助剂对水基铸造涂料悬浮率和粘度的影响<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

助剂对水基铸造涂料悬浮率和粘度的影响

时间:2011-06-13 10:43:46 来源: 作者:小辉点击:次

3·助剂交互作用对涂料性能的影响

三聚磷酸钠是一种表面活性剂，可以使细小的骨料颗粒凝聚而沉淀下来，使涂料上层的水溶液变得澄清，这是悬浮率下降和粘度变小的原因所在。CMC和白乳胶同属高分子化合物，呈多链状，溶于水后，形成网状胶体[6]，可是从表3中可以看出，二者对悬浮率的影响规律却相反，CMC增进悬浮率，白乳胶则降低悬浮率。钠基膨润土能在水中膨胀,形成水化膜,并搭接成立体网状结构,阻止耐火骨料下沉[5]。这4种助剂之间是否存在影响涂料悬浮率和粘度的交互作用，需要进一步用实验证实。

助剂交互作用实验仍选用铝矾土作涂料骨料，固定两种助剂的量，变动要考察的其它两种助剂的量，分别将涂料的悬浮率和粘度作为考察的指标，来检验这两种助剂之间是否存在交互作用。对变动的二助剂分别取两水平，控制每组试样的密度相同，观测涂料的悬浮率、粘度与因素水平之间的关系，并将观测数据描述在图中，从图中直线的相交或平行趋势来直观判断其有无交互作用[7]。

3.1三聚磷酸钠与钠基膨润土的交互作用

三聚磷酸钠的含量分别取3%、7%，钠基膨润土含量分别取3%、6%，CMC含量固定为0.1%，白乳胶含量固定为1%。控制该组涂料4个样的密度在ρ=1.51g/cm3。三聚磷酸钠与钠基膨润土交互作用趋势见图1。

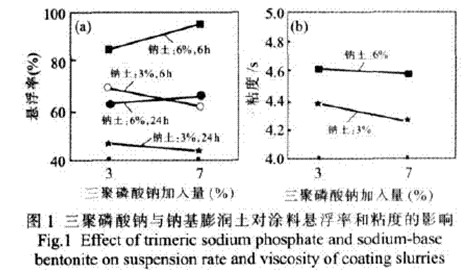

图1

从图1(a)可看出，当钠基膨润土加入量为3%，三聚磷酸钠的加入量由3%增加到7%时，涂料6h和24h悬浮率是下降的；当钠基膨润土加入量为6%,三聚磷酸钠的加入量由3%增加到7%时，涂料6h和24h悬浮率是升高的。还可以看到，两条6h悬浮率曲线之间有相交的趋势，24h悬浮率曲线也有相交趋势。可以认为三聚磷酸钠与钠基膨润土对悬浮率有交互作用。

从图1(b)可看出，钠基膨润土加入量为3%或6%，三聚磷酸钠加入量由3%增加到7%，粘度都呈微弱的下降趋势，说明三聚磷酸钠与钠基膨润土对涂料粘度无交互作用，或对粘度影响不大。

3.2三聚磷酸钠与白乳胶的交互作用

三聚磷酸钠的含量分别取3%、7%，白乳胶的含量分别取1%、3%,CMC含量固定为0.1%，钠基膨润土含量固定为4%。控制该组涂料4个样的密度在ρ=1.52g/cm3。三聚磷酸钠与白乳胶交互作用趋势见图2。

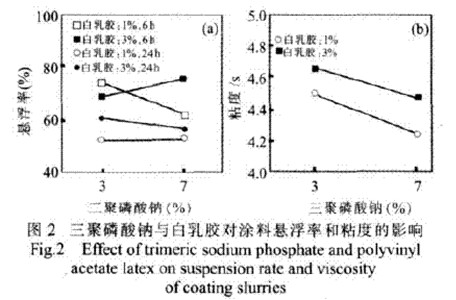

图2

由图2（a）可知，白乳胶加入量1%，三聚磷酸钠从3%增加到7%，6h悬浮率是下降的，24h悬浮率变化不明显；白乳胶加入量3%，6h悬浮率是上升的，24h悬浮率是下降的。还可以看到，6h悬浮率的两条线相交，24h悬浮率的曲线也有相交趋势。可以认为三聚磷酸钠与白乳胶之间对悬浮率有交互作用。

从图2（b）可看出，白乳胶加入量1%或3%，三聚磷酸钠加入量从3%增加到7%，涂料粘度均呈下降趋势,可以判定三聚磷酸钠与白乳胶对粘度无交互作用，或对粘度影响不大。

3.3钠基膨润土与CMC的交互作用

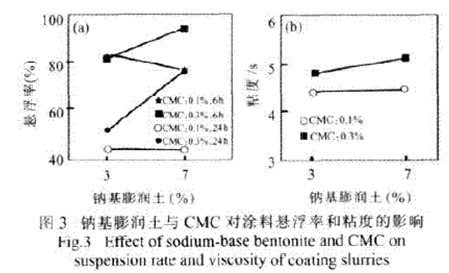

钠基膨润土的含量分别取3%、5%，CMC的含量分别取0.1%、0.3%,三聚磷酸钠含量固定为5%，白乳胶固定为1%。控制该组涂料4个样的密度在ρ=1.46g/cm3。钠基膨润土和CMC交互作用趋势见图3。
