全  站关键词

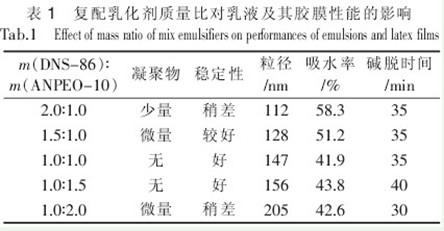

表1


由表1可知：阴/非离子型乳化剂质量比越接近于1.0∶1.0，乳液稳定性越好。这是由于两类乳化剂分子在乳胶粒表面交替吸附，通过乳胶粒间的静电斥力与其表面水化层空间位阻的协同作用，有效提高了乳液的稳定性；另外，由于阴离子型乳化剂中的离子基团具有亲水性，故阴/非离子型乳化剂质量比越大，胶膜吸水率越高，但胶膜碱溶性变化不明显。综合考虑，选择m（DNS-86）∶m（ANPEO-10）=1.0∶（1.0~1.5）时较适宜。

为避免聚合过程中二次成核，试验中严格控制复配乳化剂的质量分数为2.5%；此外，体系中由于交联单体较多，为保证聚合稳定性，在底料中应添加质量分数为0.3%的可反应型乳液稳定剂（COPS-1）。

2.2功能单体对乳液及其胶膜性能的影响

2.2.1羧基单体对乳液及其胶膜性能的影响

羧基单体已在乳液聚合中得到广泛应用，其目的是为了改善乳液的某些性能。对碱溶性丙烯酸酯胶粘剂而言，羧基单体的类型和用量对产品的碱溶性、耐水性等影响显著。本研究以AA/MAA为混合羧基单体，在其它条件保持不变的前提下，混合羧基单体的用量或配比对乳液性能的影响如表2或表3所示。

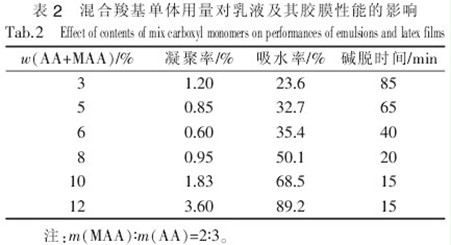

表2


由表2可知：随着混合羧基单体用量的增加，胶膜吸水率增大（即耐水性下降），碱脱时间缩短（即碱溶性提高），凝聚率则随之呈先降后升态势。这是由于-COOH属于强亲水性基团（极性较大），其在聚合过程中分布在乳胶粒周围；当混合羧基单体浓度较低时，其与水通过氢键作用形成水化层，并具有自乳化作用，可有效缓解乳胶粒的碰撞、凝聚等现象；当混合羧基单体浓度超过某一值时，其自聚反应速率增加，致使乳液中凝聚物增多；另外，混合羧基浓度越大，碱敏性基团越多（胶膜碱溶性越好），胶膜耐水性则越差。综合考虑，选择w（混合羧基单体）=8%时较适宜。

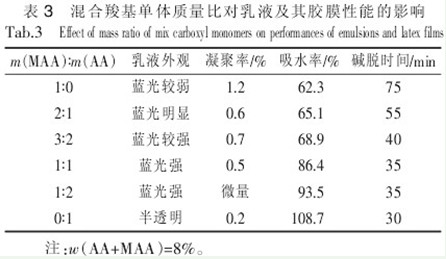

表3


由表3可知：随着m（AA）∶m（MAA）比例的增加，乳液稳定性和碱溶性增大，但胶膜耐水性下降。这是由于MAA亲油性优于AA，即MAA易与丙烯酸酯共聚并渗入到聚合物链内部，从而降低了羧基单体自聚的倾向，聚合稳定性增加；同时，当羧基总量一定时，MAA用量越大，乳胶粒表面的亲水性羧基密度相对越小，胶膜耐水性也就越好；另外，随着乳胶粒表面亲水性羧基密度的减小，胶膜碱敏性降低（碱溶性变差）。综合考虑，选择m（AA）∶m（MAA）=2∶3时较适宜。

2.2.2交联单体HEA/GMA对胶膜性能的影响

上一页1 2 34 下一页

已有0位网友发表了看法
