全  站关键词

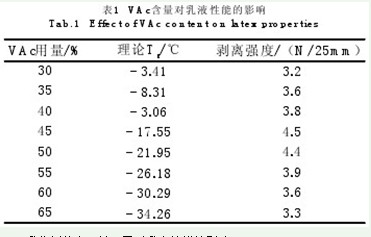

表1


2.3乳化剂种类及其用量对乳液性能的影响

在乳液聚合中，乳化剂虽不直接参与反应，但其种类和浓度直接影响到引发速率和链增长速率，对聚合反应的速度、乳胶粒子的大小和聚合产物的相对分子质量都有影响。丙烯酸酯共聚物乳液所用乳化剂多为阴离子型和非离子型的复合体系。阴离子型乳化剂含有亲水基团，非离子型乳化剂则以氢键来获得水溶性，且其CMC值较低。当把2种乳化剂按一定比例混合使用时，可以得到粒径小且稳定的聚合物乳液，同时可改善胶膜的透明性。一般阴离子乳化剂用量较少，非离子型乳化剂用量较大，这样制得的乳液稳定性好。因此，实验选用十二烷基硫酸钠和OP-10的复合体系作乳化剂，2者比例为1∶2。

复合乳化剂的用量对乳液型纸塑复合胶的黏度、稳定性以及粘接强度均有影响。随着复合乳化剂用量的增加，稳定性提高，但用量过高或过低均会降低粘接强度。实验发现，当乳化剂用量为3%左右（占单体总量质量分数）时，乳液无结块，呈乳白色，并有蓝光，稳定性很好。

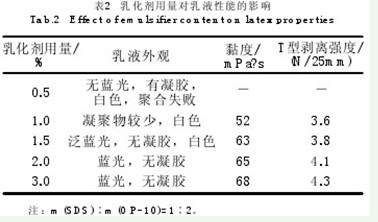

表2


2.4功能单体对乳液性能的影响

纸塑复膜胶乳液中，醋酸乙烯酯和丙烯酸酯的共聚物是线性聚合物，为了提高内聚强度，可以采用内交联和外交联的方式。由于外交联不稳定容易迁移，所以一般采用内交联的方法，即通过加入功能单体共聚。本实验采用强极性的丙烯酸（AA）为功能单体，在成膜过程中发生交联反应，实现聚合物分子的自身交联，可提高乳液的内交联强度和抗蠕变能力，从而提高粘接强度、胶膜的耐溶剂性和耐水性能。采用相同反应条件，改变功能单体用量，实验结果见图1。从图1可知，随着AA用量的增加，乳液的剥离强度随之增加；但当AA用量超过6%时，乳液的流动性变差，黏度变大。随着AA含量的继续增大，乳液的剥离强度有所下降。从图1还可知，胶膜的吸水性也是随着丙烯酸含量的增加而变大，从侧面说明了胶膜的极性增加，耐水性变差。综合来看，功能单体AA的用量为6%时，乳液的综合性能最佳。


图1


3结论

（1）选用丙烯酸丁酯、丙烯酸异辛酯作为软单体，醋酸乙烯酯作为硬单体，丙烯酸为功能单体，软硬单体比例为45∶50～50∶45时，聚合反应过程中的凝聚物较少，具有明显的蓝光，乳液细腻，且剥离强度最大，达4.4～4.5N/25mm。

（2）当乳化剂用量为单体用量的3%时，乳液呈乳白色，有蓝光，性能较好。

（3）引入具有双官能团的丙烯酸（AA）作为功能单体，使线性共聚物进行交联。经过电晕处理的BOPP膜，表面含有大量的极性基团，丙烯酸中的-COOH能与这些基团形成化学键，提高粘接强度。同时，随着丙烯酸用量的增加，胶膜的吸水性也随之升高。丙烯酸用量为单体用量的6%时，乳液的综合性能最好。
