可再分散乳胶粉干粉乳胶涂料的制备与性能<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

可再分散乳胶粉干粉乳胶涂料的制备与性能

时间:2011-05-21 09:23:28 来源: 作者:小辉点击:次

2结果与讨论

2·1可再分散乳胶粉对干粉乳胶涂料性能的影响

2·1·1可再分散乳胶粉对成膜性的影响

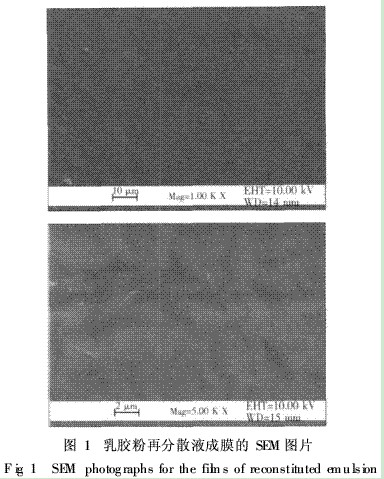

图1为乳胶粉再分散液成膜的SEM图。

图1 乳胶粉再分散液成膜的SEM图片

可以看出,再分散液1000倍SEM照片成膜整体非常平整致密,成膜性良好。图中只有极少数瑕疵———“白点”。胶膜5000倍的放大照片表明,“白点”的数目非常少,平均大小约为0·2~0·3μm,可能是在喷雾干燥过程中,由于喷雾干燥的温度相对较高,有非常少的一部分乳胶粒子因为烧结而产生团聚所致。从宏观成膜效果来看,再分散液胶膜与原乳液胶膜在透明度、手感上基本一样。SEM微观测试和宏观成膜效果均显示,乳胶粉再分散后具有良好的成膜性,可用作干粉涂料的成膜物质。

乳胶粉用量直接决定乳液对颜填料的包覆能力,影响涂料成膜性能,对漆膜的机械性能起决定性作用。表2考察了乳胶粉用量对涂料成膜性的影响。

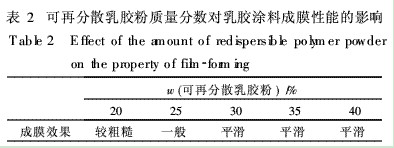

表2 可再分散乳胶粉质量分数对乳胶涂料成膜性能的影响

可以看出,随着乳胶粉用量的增加,乳胶涂料成膜效果逐渐变好。w(乳胶粉)≤30%时,乳胶涂料手感粗糙,此时乳胶粒子数量较少,不能完全包覆颜填料粒子,表现出颜填料粒子特性,手感粗糙。当其量增加至30%时,乳胶粒子已能完全包覆颜填料粒子并成膜,聚合物胶膜爽滑。当w(可再分散乳胶粉)=30%,干粉涂料施工后的SEM微观成膜效果如图2所示。

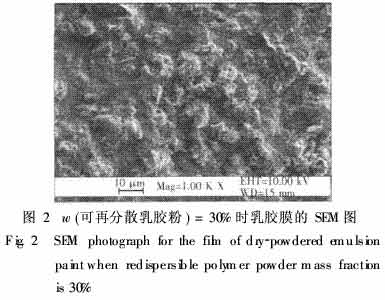

图2 w(可再分散乳胶粉)=30%时乳胶膜的SEM图

可以看出,涂料干燥成膜后,成膜比较致密,填料之间不存在空隙。说明乳胶粉再分散后,一部分乳胶粒子包覆颜填料粒子后成膜,一部分填补了颜填料粒子间的空隙,因而使涂膜变得致密,使其手感及耐候、耐洗刷等性能大大提高。乳胶粉作为干粉乳胶涂料的主要成膜物质,可满足涂料对成膜性能的要求。

2·1·2可再分散乳胶粉用量对涂料耐水性的影响

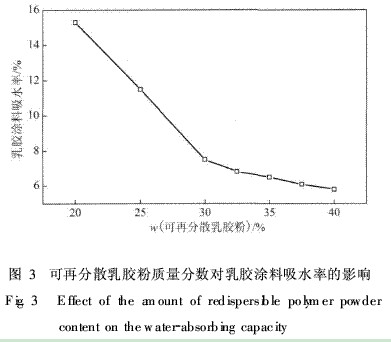

图3考察了可再分散乳胶粉质量分数与吸水率的关系。
