全  站关键词

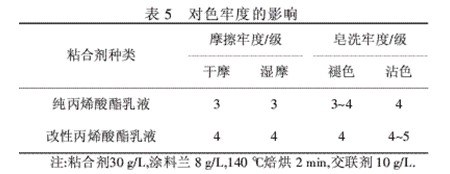

表5


由表5可以看出,改性粘合剂整理织物的色牢度比纯丙烯酸酯类粘合剂整理织物的色牢度好,干、湿摩擦牢度均提高约1级,褪色和沾色牢度提高0.5级,说明改性丙烯酸酯类粘合剂能加强其在织物表面的粘结强度,提高织物的色牢度.

2.4.2手感

经有机硅改性丙烯酸酯粘合剂处理过的织物手感(3~4级)柔软滑爽,而未改性丙烯酸酯粘合剂的处理手感(1~2级)粗糙,且织物厚重、发硬.

2.4.3亲水性

亲水性能对比见表6.

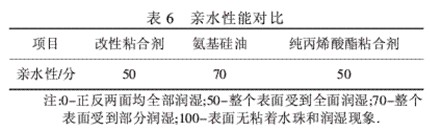

表6


由表6可以看出,改性丙烯酸酯粘合剂可改善织物手感而不影响亲水性,原因是该合成乳液是微乳液,其粒径较小,对织物的亲水性能不会有很大的影响.

3·结论

(1)合成有机硅改性丙烯酸酯粘合剂的最佳工艺条件为:聚硅氧烷用量为10%;m(硬单体)∶m(软单体)=1∶5;反应温度80℃;引发剂用量0.4%(对烯类单体质量);乳化剂用量4%(对单体总质量).

(2)红外光谱的分析表明,有机硅分子已经接枝到聚丙烯酸酯的大分子链上,表明丙烯酸酯类聚合物和有机硅单体确实进行了共聚合反应.

(3)经有机硅改性丙烯酸酯粘合剂整理的织物牢度较好,手感柔软滑爽且与未改性粘合剂的亲水性相当;经有机硅改性丙烯酸酯粘合剂整理的织物无甲醛释放,符合环保要求.
