全  站关键词

图八

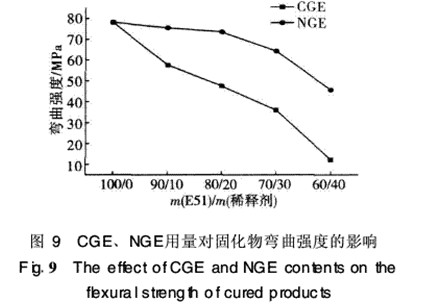

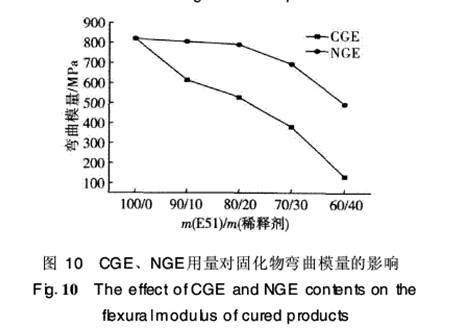

随着共混物中CGE、NGE含量的增加,体系的弯曲强度和弯曲模量均逐渐降低;尤其CGE共混体系降低较快,但随NGE用量的增加,共混体系固化物的弯曲强度和弯曲模量却降幅较小,其保持率较高,当m(E51)/m(NGE)为80/20时,其弯曲强度和弯曲模量较纯环氧树脂E51固化物的值基本相当(见图9、图10)。


图九



图十

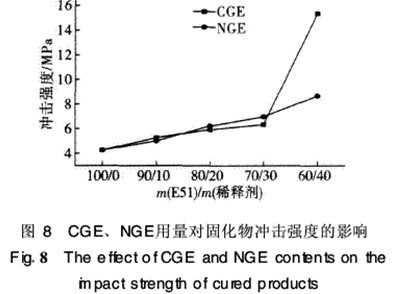

通过测试E51/CGE、E51/NGE两组共混体系的力学性能可知:E51/CGE共混体系的断裂伸长率、冲击强度增加较快;E51/NGE共混体系的力学性能保持较好,当E51/NGE为80/20时,其拉伸强度、弯曲强度、弯曲模量保持率较高。

3结论

1)本文采用两步法合成了腰果酚基缩水甘油醚和壬基苯基缩水甘油醚,利用盐酸-丙酮法测定了其环氧值,发现实测值与理论值相差较小;通过红外光谱分析可知:CGE和NGE能较好地参与环氧树脂的固化反应,生成大分子网络结构。

2)通过对CGE、NGE与E51共混体系的黏度测试可知,CGE、NGE在常温下黏度较低,对环氧树脂具有显著的稀释作用,尤其用量为20%时更为明显。

3)力学性能测试表明,E51/CGE共混体系的断裂伸长率、冲击强度增加较快;E51/NGE共混体系的力学性能保持较好,当E51与NGE质量比为80/20时,其拉伸强度、弯曲强度、弯曲模量保持率较高。

4)通过改进方法合成的腰果酚基缩水甘油醚和壬基苯基缩水甘油醚,具有较好的增韧稀释效果,其合成工艺简便,原料价格低廉,可用于无溶剂涂料的配制,改善涂料性能,降低涂料成本。
