全  站关键词

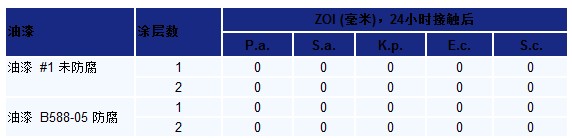

表4:膜厚对于抑菌圈测试结果的影响


图5:薄膜厚度对于JIS2801抗菌测试结果的影响


掌握影响抗菌测试结果的变量非常重要。该研究显示了罐内防腐剂及涂料中任何有机溶解物质可以在培养基介质中进行扩散或可溶于李氏溶液中从而产生假性-抗菌结果。影响应被最小化，所以浸滤是重要的因素之一，它可以保证涂层的抗菌有效性。同时应使用无防腐剂油漆作为“负控制”油漆。最后，无孔基材对这两种方法来说是较好的基质。因为抗菌测试中可以用相同的基材，所以我们选择了Whatman滤纸。由于膜厚影响不大，因此我们利用两层涂层确保测试的一致性。

商业油漆的抗菌性能评估

对6种商业油漆进行抗菌性能评估。抑菌圈测试结果见表5。浸滤明显地减少了在油漆中可溶性有机物质对于测试结果的影响，从而形成的抑制圈较小。所有表面与细菌直接接触均无发现细菌生长。基于抑菌圈的测试表明，除了油漆E以外的其它所有涂料，都展现出强大的抵抗金黄色葡萄球菌内在特性。只有来自商店自有品牌的油漆B和具有“品牌标识”油漆F具有广谱抗菌性。

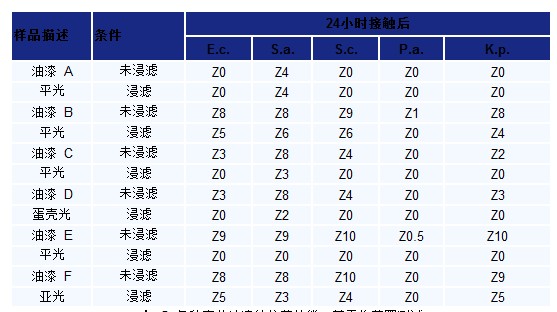

表5:各种商业油漆的抗菌性能。基于抑菌圈测试


JIS2801测试结果与抑菌圈测试结果一致。当油漆浸滤后，细菌对数减少值较低。油漆B和F在细菌测试中，可持续提供最广泛的抗菌性能。而其它油漆抵御特定生物测试的细菌对数减少值约为2或更高。

两种抗菌测试结果表明，油漆具有细菌对数减少值时就不能形成抑制圈，反之亦然。这便产生了矛盾。简单的说是因为油漆没有持久的杀菌性能，所以不能形成抑菌圈，而油漆测不出细菌对数减少值是因为它只具有生物稳定特性(即只能防止细菌增长)。

抗菌剂的抗菌性能评估

在此研究中，除ZPT之外，其它抗菌剂按其内用油漆制造商推荐的最低和最高浓度加入到常用丙烯酸亚光漆中进行测试。ZPT在760到1520ppm范围内的中间浓度进行测试。用JIS2801方法对浸滤过的样品进行评测，结果显示，除IPBC外，其它抗菌剂都显示出了抵抗细菌的功效。异噻唑啉基抗菌剂，特别是OIT和BBIT，提供了相似的抗菌防护水平，且在最高浓度时可提供广谱杀菌效果。ZPT和银在最低测试浓度下即具有抗菌效果。

抑菌圈测试结果证实了IPBC不能提供广谱抑制细菌生长的功效。在对金黄色葡萄球菌、克雷伯氏肺炎杆菌和大肠杆菌进行涂料测试时均出现了细菌生长。OIT和BBIT等其它抗菌剂提供了相似的抗菌特性。ZPT对测试的5种菌中的4种形成了抑菌圈，银未形成任何抑菌圈。

综合以上2种抗菌测试的结果，只有ZPT可对测试的5种细菌提供强力持久的抗菌性。银是另一种被证明能提供抗菌性的抗菌剂，但是其生物稳定性不是太强。

对油漆过的墙面进行抗菌测试

通过进一步的测试来再次证实ZPT的效果。将含有ZPT的不同油漆涂覆到模拟真实生活条件的内墙上，并在其上接种各种微生物。由于不能采用抑菌圈及JIS2801方法，细菌活性通过每周从墙壁上转移活菌至营养琼脂培养基上进行监测，为期4周。该研究结果见表6。所有第一组中无杀菌剂的涂料都没有展现任何抗菌性；所有测试的微生物及环境污染物都在其表面生长。相反，在经过ZPT处理的第一组油漆中，只有少数被检测出含有从环境中收集到的真菌污染物，且完全未发现微生物的生长。从平光到亚光油漆，ZPT在1900ppm下可有效抵御多种细菌和真菌。在第二组中，发现半光漆对细菌生长的敏感性下降。只有金黄色葡萄球菌(S.a)和耻垢分枝杆菌(M.s)在无杀菌剂的涂料中生长。另外，添加浓度为950ppm的ZPT可提高该涂料的抗菌性。

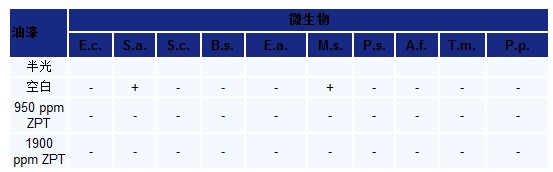

表6:第二组油漆在4周后的抗菌性能


结论

关于抗菌涂料争论仍在继续。本研究结果表明适当添加的杀菌剂，抗菌涂料可有效地防止或减少细菌生长。羟基吡啶硫酮锌(ZPT)被证明是最好的且最广谱的杀菌剂。ZPT抵抗真菌和藻类的有效性已众所周知。银是另一种有效的杀菌剂，虽然其性能不如ZPT强，且其对真菌的杀灭效果还需进一步证实。其它异噻唑啉基的杀菌剂被证明具有有限的杀菌性。涂料配方在决定杀菌剂所需用量方面也起到了重要作用。半光漆与更高颜料浓度的油漆相比，其对细菌生长的敏感性更低。
