一次性直接喷涂汽车用聚丙烯塑料底漆制备<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

一次性直接喷涂汽车用聚丙烯塑料底漆制备

时间:2011-05-11 13:21:10 来源: 作者:爱卡点击:次

2.结果与讨论

2.1PP涂层附着机理

涂层能在PP塑料上附着，是由于有两种作用的存在：一种是物理机械作用，PP塑料制品表面具有均匀的微观粗糙结构，涂料喷涂到这种微观粗糙表面后，在液体状态时就能侵入微观粗糙的“孔”中，干燥后涂料发生交联，涂膜就像钉子一样“钉”在PP塑料制品上，这就是机械锚合锁扣效应；另一种就是化学键作用。经试验证明，PP分子中含有一定的极性基团，由于受涂料中溶剂的侵蚀，这些极性基团被激活，与涂料中的一些极性基团形成化学键，随着涂料的固化，二者发生交联。同时，涂料中溶剂的侵蚀也使PP塑料表面产生凹坑，从而也为机械锚合锁扣效应创造了条件。由此表明，涂层在PP塑料上附着是物理和化学两种效应共同作用的结果，附着力是由涂层与PP塑料间物理机械结合及极性基团间化学键合产生的。

2.2树脂的选择

用于塑料表面的涂料首先应具备两个基本的性质：(1)涂料对塑料必须具有良好的附着力。润湿是涂料附着的前提，但是PP塑料表面张力相对较低，涂料要在PP塑料上达到良好的附着，应使PP塑料表面产生良好的润湿，可以通过改变溶剂的成分来使PP塑料表面适当的溶蚀以使其产生良好的润湿。(2)涂料的结构应尽量与PP相似。PP分子中含有极性基团，根据“相似相溶”原理，应选择含有一定极性基团的涂料。因此，选用与其结构相似的PP塑料专用热塑性树脂来配制汽车用PP底漆。通过对比3种不同树脂配制底漆后的性能测试，筛选出了性能优良的PP树脂B，见表4。

表4不同树脂对涂膜性能的影响

2.3填料的选择

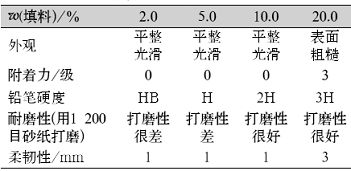

汽车用PP底漆要求有良好的填平性和打磨性，以减少工件表面的孔隙和凹槽，这要求在配方中加入填料。选用1500目滑石粉具有良好的填平性和打磨性，但填料加入的量要适宜，过多或过少都会影响涂膜的性能。如表5所示，当滑石粉添加量为10％时，涂膜的各项性能佳，满足技术指标要求。

2.4防沉剂的选择

防沉剂选用膨润土，配方中添加少量膨润土可以使涂料在储存过程中增稠，防止已分散的颜填料沉降，并且会使涂料产生触变性黏度，在施工条件下，使涂料黏度变小易于流平，而涂膜达到流平后，又能恢复到原始黏度，防止流挂。添加方法可先制成10％含量的预凝胶，于搅拌后加入研磨料中一起研磨，如表6所示。表6反映了不同添加量的情况下，防沉效果的变化，加入1.0％的防沉剂即可达到满意的效果。
