全  站关键词

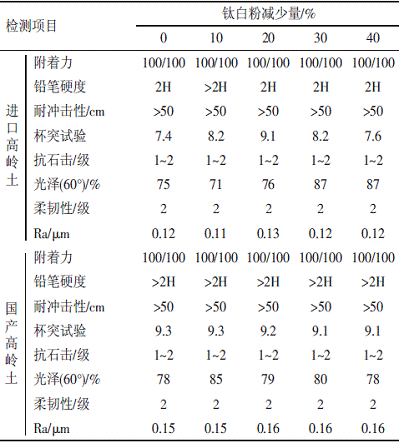

涂膜性能检测结果见表4


从表4可以看出，随着钛白粉含量的减少，高岭土含量的增加，涂膜性能维持稳定。

2.2.4涂膜老化性能检测

阴极电泳涂料主要是提供涂膜良好的附着力和耐老化性能，所以本试验中特对各配方的老化性能进行了评价，结果见表5。

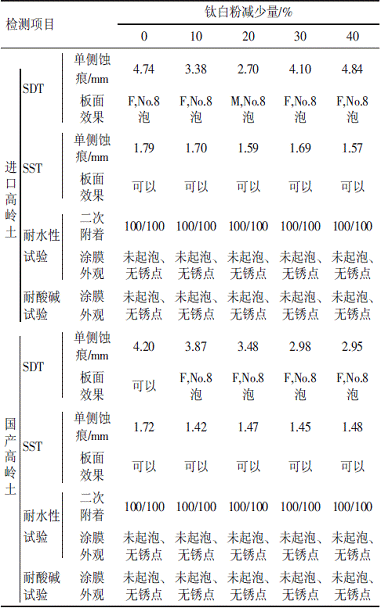

表5涂膜老化性能检测结果


从表5可以看出，随着钛白粉含量的减少，高岭土含量的增加，涂膜SST性略有提高，在SDT试验中，使用进口高岭土、钛白粉降低20%的效果最好，而使用国产高岭土时，随着高岭土含量的提高，涂膜SDT性能提高，其它性能维持稳定。

3结果与讨论

通过以上各项试验数据表明，在无铅涂料中通过使用低成本的高岭土替代部分高成本的钛白粉可以满足产品的性能要求，与原始配方相比，钛白粉用量最大可以降低40%左右，且不会造成涂料性能异常，各项技术指标以及性能检测结果与标配相近，达到了最初的设计目的；另在该试验中选用了2种高岭土进行了对比性试验，结果表明国产高岭土是完全可以替代进口的，而且部分性能的试验结果表明，国产高岭土比进口高岭土更具优势。所以通过使用国产高岭土替代进口高岭土，且部分替代高价的钛白粉以开发一种低成本的无铅阴极电泳涂料是可行的。

4结语

无铅阴极电泳涂料的优良性能是无可非议的，但在普及过程中的价格也是非常昂贵的，当今国内汽车涂装使用的无铅阴极电泳涂料大多依靠进口，部分能现地化生产的厂商其原材料也多依靠进口，特别在环保型无铅阴极电泳涂料中所使用的钛白粉和高岭土多依靠进口，这就造成涂料成本较高，涂料市场价格竞争激烈。用国产的高岭土替代部分进口钛白粉，可缓和这种价格压力，提高产品的市场竞争力。
