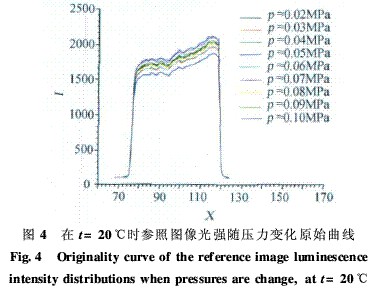

图4

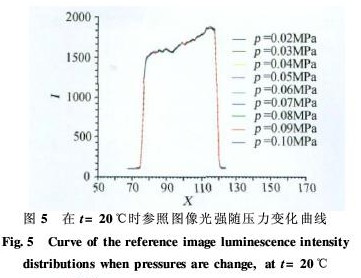

图5

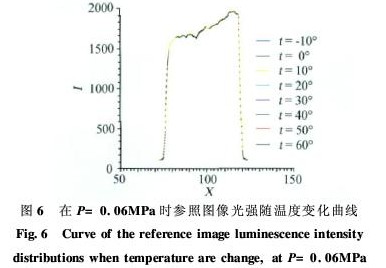

图6



综上所述,国产双分量PSPFOP-2的性能达到进口PSP产品LPS-B1涂料的技术指标,其中,温度系数指标优于LPS-B1涂料。

2·双分量PSP技术试验图像采集方案

对使用双分量PSP的PSP技术可采用图1所示的两种试验设备的配置方式完成试验图像的采集。

2.1一台数字式CCD摄像头两次曝光试验图像采集试验方案(简称方案1)

试验图像采集系统由计算机A、主控机、激光器、一台数字式CCD摄像头及滤色片转换器等组成。由主控机控制完成数字式CCD摄像头镜头前部红、蓝滤色片的切换、试验图像的采集及在计算机A中的存储,并完成与风洞控制计算机之间的通讯。

采用该试验图像采集方式的主要优点是:首先只需要一台数字式CCD摄像头,试验设备的投入较小;其次安装数字式CCD摄像头及照明光源的空间较小,可用于较小尺寸的风洞;最后可通过改变每次数字式CCD摄像头的采集时间,调节采集的试验图像的曝光量(试验时镜头的光圈保持不变)。

采用该试验图像采集方式的主要缺点是:首先为保证激励光源对PSP照射时的稳定性,激励光源必须使用激光器;其次激励光源对PSP的照射时间较长(需要分别采集安装红、蓝滤色镜片的两幅试验图像,每次照射光需要对PSP照射1000ms的时间),可对PSP产生光漂白作用;第三风洞试验时间较长;最后只能应用于风洞流场没有变化的试验条件。
