全  站关键词

2.原材料选择及应用性能测试

2.1水性家具涂料的原材料选择

配方原材料的选择对于涂膜最终性能至关重要。而其中，对于表观性能以及表面缺陷，消泡剂、润湿剂以及成膜助剂的选择是起决定性作用的。我们测试了不同类型的消泡剂，其中大部分的消泡剂在湿膜中引起鱼眼现象，而在干膜中引起橘纹现象。另外也观察到，就算是同一类型的消泡剂也会引起性能上的巨大变化，所以应该认真筛选消泡剂以选出最适合的。通常在丙烯酸乳液中，乳化剂用量过高，对最终涂膜的耐水、耐化学性能有副作用，所以在整个配方中尽可能减少表面活性剂使用量。这么低的表面活性剂用量又往往引起对基材的润湿问题，所以对润湿剂的选择也很重要。一个好的润湿剂应当有以下几个特性:提高对于多孔状基材的渗透能力，提高流平性，另外低泡。由于用于水性木器涂料的乳液产品的Tg设计得比较高，所以在配方中还需要一定量的成膜助剂。常见的成膜助剂都可以使用。选择成膜助剂应该考虑成膜助剂在水和聚合物中的相容性以及挥发速度，如果成膜助剂在成膜过程中挥发过快，容易引起润湿性能差以及最终涂膜泛白。如果成膜助剂挥发过慢，将导致抗粘连和打磨性能下降。另外也应该优化成膜助剂用量，由于成膜助剂用量不足而引起的成膜不良会导致涂膜耐化学品性的下降。

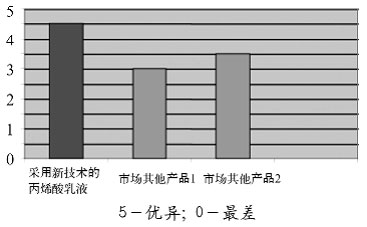

2.2抗粘连性能对比

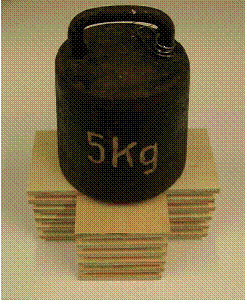

抗粘连性能对于工业涂料也是一个重要的参数，因为物件在涂膜后可能在干燥流程后短时间内堆积在一起，而此时这些物件的温度往往还不低。我们对木器涂料用乳液产品的聚合物形貌结构进行了特殊设计，它同时提供了在低成膜助剂用量下的良好成膜性以及优异的抗粘连性。抗粘连性是按照如下方法测试的:胶合板(70mm×150mm)的一面涂上清漆，闪干2min后，在70℃烘箱中干燥6min，取出冷却5min至大约30℃，然后涂有涂层的两面贴在一起，并施加0.102kg/cm2的压力，保持这个压力过夜(如图4)。
