全  站关键词

2.结果与讨论

　　2.1纳米ZnO复合乳液聚合反应机理

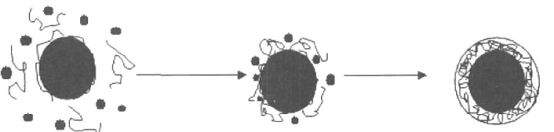

　　在反应体系中，ZnO微粒加入分散剂的水溶液中，通过超声分散，分散剂大分子链上部分羧基与ZnO表面作用而使聚甲基丙烯酸吸附和锚定在ZnO微粒表面，亲水基团羧基与ZnO微粒表面作用使得疏水的碳链朝外。相对于水相来说，ZnO微粒表面变得比较亲油疏水。当引发剂分解生成自由基时，溶在水中的单体分子被引发生成单体自由基，可以进一步与其他单体连锁加成而增长，形成一端带有亲水基团(引发剂碎片)的自由基活性链，随着链增长反应的进行，自由基活性链聚合度增大，在水中溶解性逐渐变差，当活性链增长至临界链长时，便自身卷曲缠结，易从水相中析出，反应体系中的ZnO微粒很小，具有较大的比表面积，加之又相对亲油疏水，它就很容易吸附这些生成的低聚物，结果聚合物分子链就包覆在ZnO微粒表面，根据“相似相容”原理，亲水性的基团(如引发剂碎片、羧基等)必然指向水相，在ZnO微粒表面层形成聚合反应场所。随着反应进行，水溶解的单体趋附于粒子表面的聚合物和水的界面，一旦遇到自由基，就在此进行聚合反应，最后使生成的高聚物包覆在ZnO微粒表面，形成包覆型ZnO复合聚苯丙乳液微粒。其反应机理如图1所示。
