水性环氧混凝土封闭底涂料的研究<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

水性环氧混凝土封闭底涂料的研究

时间:2011-04-20 09:08:30 来源: 作者:小辉点击:次

3·结果与讨论

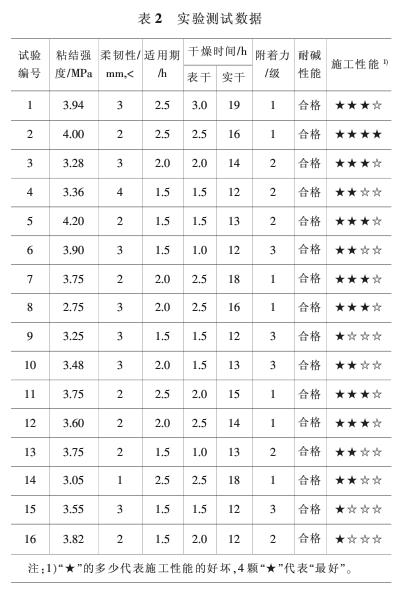

对实验配方的测试结果如表2所示。由于粘结性能和柔韧性能的综合效应与附着力性能具有等效性，干燥时间与适用期也具有等效性，而耐碱性能全部合格，因此下面仅讨论分析各因子对粘结强度、柔韧性、表干时间的影响，对施工性能仅做定性讨论。

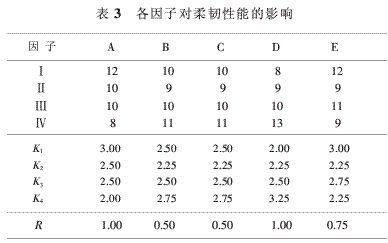

利用正交法计算的数据来分析主次影响因子，以便优选配方的因子水平组合，为进一步的试验提供有价值的依据。对表2的测试数据进行归纳整理，结果见表3，其中Ⅰ、Ⅱ、Ⅲ、Ⅳ分别为各对应列（因子）上1、2、3、4水平的特定性能数据和，其计算式是：

Ⅰi（Ⅱi，Ⅲi，Ⅳi）=第i列上对应水平（1，2，3，4）的特定性能数据和；

Ki为i水平数据的综合平均值=Ⅰi/水平i的重复次数。

首先考虑各实验因子对涂料柔韧性能的影响。

水性环氧混凝土封闭底涂料的研究

以因子A为例，单独列出4个A因子水平对应的柔韧性数据是不能比较的，因为造成数据差异的原因除A因子外还有其他因素。但从整体上看，因子A1与其他因子各水平值全部匹配过，A2、A3、A4亦是如此。这对于A因子下的4个数据综合来说，与B、C、D、E处于完全平等状态，此时A因子就具有可比性。所算得A因子下4次试验的柔韧性数值之和：

ⅠA＝xl+x2+x3+x4＝3+2+3+4＝12；

ⅡA＝x5+x6+x7+x8＝2+3+2+3＝10；

ⅢA＝x9+x10+x11+x12＝3+3+2+2=10；

ⅣA=x13+x14+x15+x16＝2+1+3+2=8。

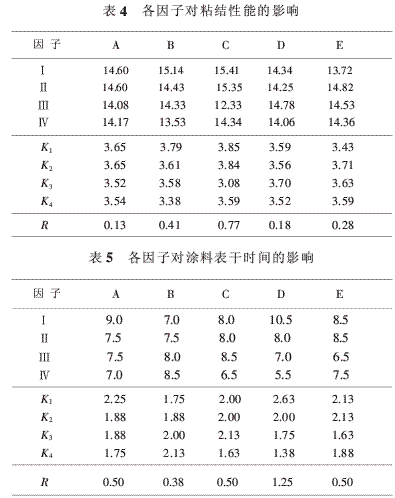

分别填在A列下的Ⅰ、Ⅱ、Ⅲ、Ⅳ4行。再分别除以水平重复次数4，表示A1、A2、A3、A4时平均意义下的柔韧性，填入下4行Kl、K2、K3、K4。R行称为极差，表明因子对结果的影响幅度。同样地，为了分析B、C、D、E因子对柔韧性的影响，也算出同一水平下对应的性能数据和Ⅰ、Ⅱ、Ⅲ、Ⅳ，再计算其平均值K和极差R并填入表3中。
