全  站关键词

环氧-聚氨酯防水涂料的研制与应用

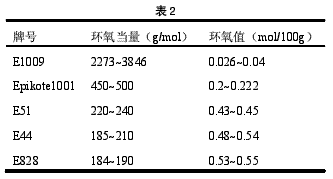

3.2聚氨酯预聚体的影响

3.2.1聚醚多元醇

聚醚多元醇是构成聚氨酯的主要原料之一，它给予聚氨酯柔性、弹性、伸长及耐寒性、聚醚多元醇不含酯键和双键，其耐水解和耐臭氧性优异。在繁多的聚醚多元醇中我们选择了三种牌号聚醚多元醇与环氧树脂相互改性。

异氰酸酯的种类很多，我们根据工程技术要求及工艺操作方面考虑，选择了工业用TDI异氰酸酯。

3.2.2预聚体NCO含量的影响

聚氨酯预聚体NCO含量直接影响防水涂层质量，一般来说NCO含量高，涂层的硬度大、耐磨、抗渗好。但伸长、弹性低、脆性大。通过试验证明：NCO含量在6~8范围较好。

3.3催化剂

我们对若干种促干剂进行筛选，因为促干剂的选择直接影响涂层的表干时间和实干时间，而表干时间和实干时间直接影响粘接强度。

3.4辅料

辅料的选择主要是改进涂层的流平性，经过筛选我们选择了氧化硅类作为流平剂，虽然价格昂贵，但效果甚佳。

3.5溶剂

溶剂在成膜以后以什么样的速度挥发，决定了涂料的表观性能。这就要求混合溶剂中有挥发较快的、挥发适中的、挥发较慢的各种溶剂，使挥发速度与混合溶剂达到平衡。若构不成梯度，成膜表面可能出现起泡、流挂等弊病。我们采取不同沸点的溶剂进行搭配制成混合溶剂，解决了以上各种问题。另外，溶剂的选择还考虑了施工方便、无毒性等。

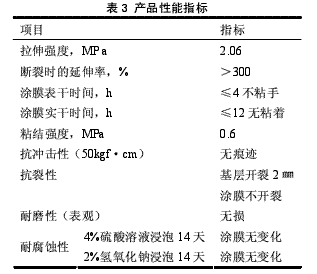

4·产品性能



环氧-聚氨酯防水涂料的研制与应用



5 产品特点

⑴施工简便，只需在室温下将甲、乙两组分按比例混合均匀即可施工。

⑵适用范围广，可用于多种工程，特别是开关复杂的异型部位施工。

⑶与混凝土具有良好的粘接性能，固化后形成无接缝完整涂膜的防水层。

⑷固化后的防水层具有很高的弹性和延伸率，对基层开裂伸缩等特殊情况适应性强。

⑸固化时间和产品颜色可根据用户需要调整。

⑹不含焦油无毒、环保。
