全  站关键词

2环氧玻璃鳞片涂料在重防腐领域中的应用

2.1环氧玻璃鳞片涂料的配备

（1）环氧树脂的选择。要求环氧树脂有良好的附着力、柔韧性和耐磨性，能制成高固体分涂料，选用分子量低的环氧树脂。

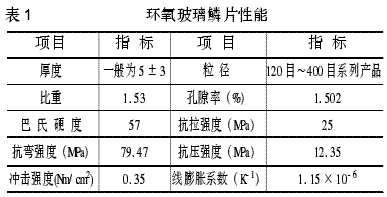

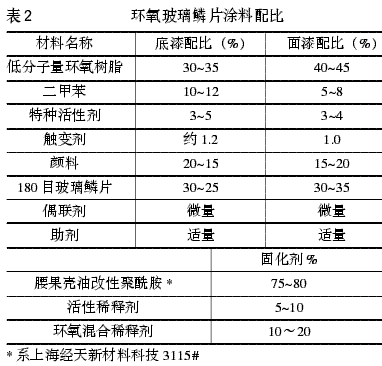

（2）玻璃鳞片的选取。常用于做鳞片的玻璃为耐酸性好的中碱玻璃，即化学玻璃，简称C玻璃。玻璃鳞片粒径的选择，不仅影响涂层的性能，而且影响涂层的施工性能，涂层的水蒸汽透过率随玻璃鳞片片径的增大而降低，即玻璃鳞片的径厚比越大，涂层的耐水性就越好。一般厚度为2～8μm，片晶长度为100～300μm。玻璃鳞片的片径纵横越大，涂层的抗渗透性能越强。玻璃鳞片用量有一个范围：5%～40%。当涂料中的玻璃鳞片质量比<30%时，涂料的抗渗透性能随鳞片含量的增加而增加；为30%时，抗渗透性最强，当质量分数>35%时，涂层的抗渗透性随鳞片含量的增加而降低。过量的鳞片会造成涂层中鳞片的无序堆积，使涂层内部形成空隙、气孔等缺陷，影响涂层的致密性；若玻璃鳞片的用量不足，鳞片之间难以形成搭桥、重叠排列，则涂料的抗渗性会降低。所以，若玻璃鳞片的加入方式不当，表面处理方式或偶联剂选择不当，反而会降低涂料或涂层的性能。玻璃鳞片在涂料中的含量一般在20％～40％较好，高于40％易产生沉淀结块，涂层气泡率增加，施工困难，耐蚀性反而下降。笔者选用南京诺诚的180目玻璃鳞片，用量为30%～35%，性能见表1。
