全  站关键词



3.3.2结果分析

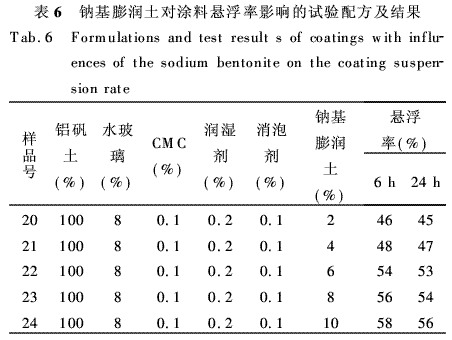

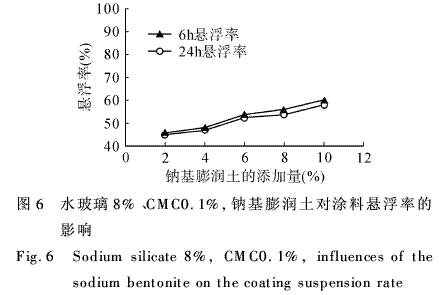

涂料悬浮率变化趋势见图6。从图6中可以看出，当CMC加入量为0.1%时，随着钠基膨润土含量的提高，涂料的悬浮率提高缓慢。这说明用水玻璃作粘结剂，涂料的悬浮率较低，即使增大钠基膨润土的量，也不可能得到根本改善，最大悬浮率也只有58%。24h涂料悬浮率与6小时相当，这说明6h后涂料已经沉降接近极限。




3.4试验方案4

3.4.1实验配方及结果

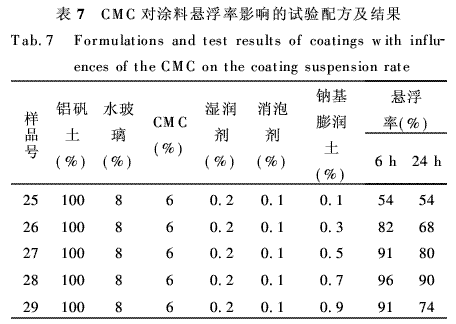

试验涂料配方：选定水玻璃加入量为8%，钠基膨润土为6%，取CMC分别为0.1%、0.3%、0.5%、0.7%、0.9%这5个水平。将表6中的5个涂料样品的密度调配到1.5g/cm3，涂料配方及试验结果见表7。



3.4.2结果分析

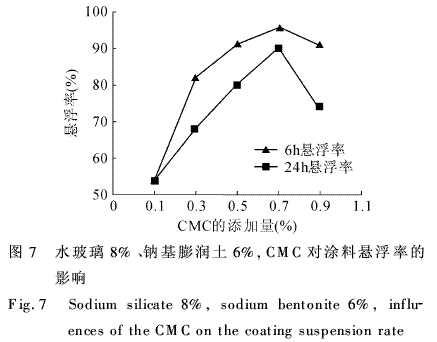

CMC对涂料悬浮率的影响趋势图见7。从图7中可以看出，当CMC的加入量≤0.7%时，随着CMC含量的增加，涂料的6h和24h悬浮率急剧增加，最高值为96%和90%，CMC的含量超过0.7%时，涂料6h悬浮率下降。这说明用水玻璃作粘结剂的涂料，添加CMC能大幅度提高涂料悬浮率。

添加少量的CMC，水解后，生成羟基和羟基的功能团，提供大分子链。钠基膨润土微小质点吸附在这种大分子链上，使涂料体系内部的网状结构更加致密，从而提高涂料的悬浮率。而粉料颗粒在载体中，表面由于水合作用生成羟基。大分子链与粉料羟基之间可由电荷效应、色散力或氢键链合等作用吸附于颗粒表面上，从而使粉料聚集。当CMC的含量过多时，这种吸附聚集效应就会加剧，使涂料颗粒发生絮凝，使涂料的悬浮率降低。





4结论

(1)三聚磷酸钠5%，白乳胶1%，涂料密度控制在1.30g/cm3，CMC的加入量从0.1%增加到0.9%，当钠基膨润土加入量为3%时，涂料的悬浮率不随CMC增加而增加，都处于较低的水平。当钠基膨润土加入量为5%时，涂料的悬浮率随CMC增加、呈现逐步上升的趋势。当钠基膨润土加入量为8%时，涂料的悬浮率随CMC增加呈现逐步下降的趋势。由此看来，CMC并不是在所有情况下都增加涂料的悬浮率。

(2)水玻璃8%，钠基膨润土6%~8%，涂料密度控制在1.50g/cm3，当CMC/钠基膨润土的比值从0.025增加到0.075，涂料的悬浮率是快速上升的，且含8%钠基膨润土的涂料悬浮率高于含6%钠基膨润土的涂料悬浮率。当CMC/钠基膨润土的比值从0.075增加到0.125，涂料的悬浮率上升缓慢，且含8%钠基膨润土的涂料悬浮率与含6%钠基膨润土的涂料悬浮率相当。

(3)水玻璃作粘结剂，CMC加入量极低时，增加钠基膨润土的量，并不能有效增加涂料悬浮率，且6h悬浮率已降至极限；但随着加入CMC量的提高，涂料的悬浮率大幅度上升，这说明CMC能有效地提高钠基膨润土-水玻璃系涂料的悬浮稳定性。
