助剂对水基铸造涂料悬浮率影响规律的研究<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

助剂对水基铸造涂料悬浮率影响规律的研究

时间:2011-04-11 11:50:30 来源: 作者:孙慧编辑点击:次

3.1.2结果分析

将试验结果以图表的形式表达出来，如图1，图2，图3所示。

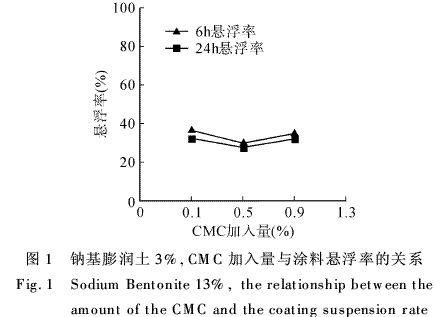

从图1中可以看出，当钠基膨润土加入量为3%时，不管CMC加入量多少，涂料的悬浮率都很低，不到40%。

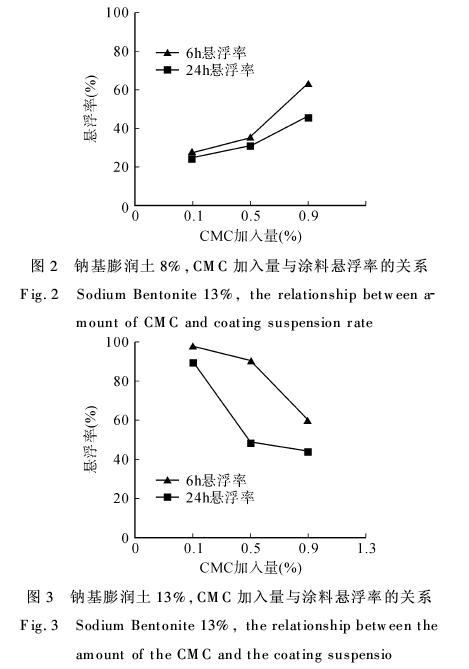

从图2中可以看出，当钠基膨润土的加入量为8%时，随着CMC的加入量增加，涂料的悬浮率明显提高。以6h悬浮率为例，当CMC的加入量为0.1%时，涂料的悬浮率仅为28%，当CMC的含量增加到0.9%时，涂料的悬浮率为64%。

从图3可以看出，钠基膨润土添加量为13%，当CMC的含量为0.1%时，涂料的悬浮率最好，6h悬浮率为98%。但随着CMC加入量的增大，悬浮率急剧下降，CMC为0.9%，悬浮率只有60%。

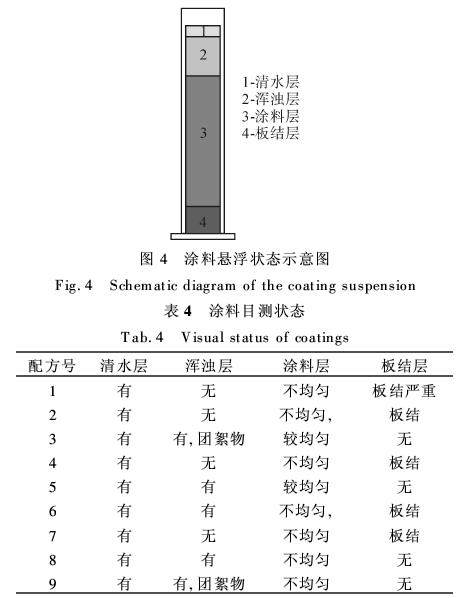

静置一定时间后的涂料一般可分为2~4个层次，即清水层、浑浊层、涂料层、板结层，如图4所示。理想的涂料只有1~4mL的清水层，其余应是均匀的涂料层。目测量筒中的涂料，其状态见表4。从表4中可知，用三聚磷酸钠、白乳胶作粘结剂的水基涂料，无论钠基膨润土、CMC加入量级配，其悬浮稳定性均不佳，除了悬浮率低之外，涂料还存在易分层、板结、密度不均匀等问题。

3.2试验方案2

3.2.1实验配方及结果

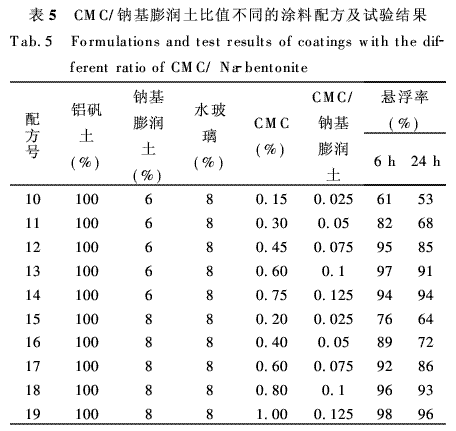

试验涂料配方为：水玻璃8%，10~14号试样中，钠基膨润土加入量为6%，15~19号试样中，钠基膨润土加入量为8%，CMC的含量在两组涂料样品中，均占钠基膨润土含量的2.5%、5.0%、7.5%、10%、12.5%。控制所有涂料样品的密度为1.5g/cm3，再测量涂料6h和24h的悬浮率，涂料配方与测试结果见表5。

3.2.2结果分析

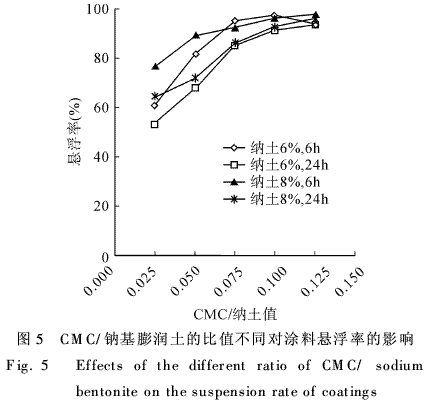

将试验结果以图的形式表达出来，如图5。从图5中可以看出，当钠基膨润土的含量为6%或8%时，CMC/钠基膨润土值从0.025提高到0.075时，涂料的悬浮率急剧上升，CMC/钠基膨润土值超过0.1时，涂料的悬浮率基本保持平稳。当CMC/钠基膨润土的比值为0.025、0.05和0.75时，对6h或24h悬浮率，钠基膨润土8%的涂料比含钠基膨润土6%的涂料的高。当CMC/钠基膨润土值为0.075和0.1、0.125时，对6h或24h悬浮率来说，钠基膨润土6%的涂料与含钠基膨润土8%的涂料相当。
