全  站关键词

2·结果与讨论

2.1固化剂的选择

选用聚酰胺树脂作为固化剂，是因为结构中含有较长的脂肪酸碳链和氨基，使得固化产物具有高的弹性、粘接力及耐水性，它的施工性也较好，配料比例比较宽，毒性小，基本上无挥发物，适宜在金属、混凝土表面施工[1]。所选用的固化剂的主要性能指标如表1所示。

环氧防腐涂料在甲醇贮罐中的应用研究


2.2面层固化物耐甲醇腐蚀性能

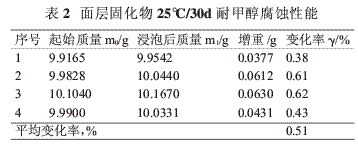

由表2可以看出，面层固化物质量变化率最高为0.62%，最低为0.38%，平均变化率为0.51%，远小于常规环氧树脂涂料的平均变化率不高于3.4%的要求。



环氧防腐涂料在甲醇贮罐中的应用研究


2.3面层固化物力学性能

低分子聚酰胺与环氧树脂固化后所得固化物的机械性能、电性能均衡，耐冲击（或震动）性优良，耐热冲击也很好，特别是粘接性好，因而广泛用作工业胶粘剂，如应用于对金属、木材、玻璃和某些塑料的粘接[3]。由表3可以看出，面层固化物除了具有良好的抗拉、抗弯、抗压、较高硬度外，固化物具有较高的伸长率，可以抵抗一般温度（中温）的变形。



环氧防腐涂料在甲醇贮罐中的应用研究


2.4在甲醇贮罐中的应用效果

图1为未使用环氧防腐涂料的甲醇贮罐底板，将本研究制得的环氧树脂防腐涂料应用于甲醇贮罐，涂料厚度约2.5mm，经1年多的使用，涂层保持完好，如图2所示，防腐效果良好。



环氧防腐涂料在甲醇贮罐中的应用研究

3·结论

采用低粘度环氧树脂、活性稀释剂、偶联剂、硅微粉、改性胺固化剂等配制的防腐涂料，应用甲醇贮罐，经实际验证固化物增重远小于常规标准，效果良好，这种防腐涂料可推广到类似耐醇类溶剂场所。

参考文献

[1]胡高平,袁红英,肖卫东.金属用胶黏剂及黏接技术[M].北京:化学工业出版社,2003:28,39

[2]肖卫东,程时远.密封胶黏剂[M].北京:化学工业出版社,2002:79

[3]孙曼灵.环氧树脂应用原理与技术[M].北京:机械工业出版社,2002:124
